• Основные опорные стойки

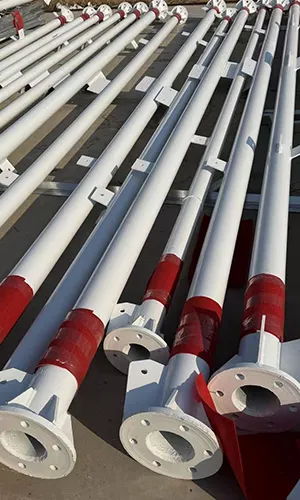

  Конструкция использует четыре бесшовные стальные трубы или трубы высокочастотной сварки в качестве основных несущих стоек. Для соединения трубчатых стоек применяются фланцы и болты, что формирует устойчивую квадратную опорную схему.
• Второстепенные элементы

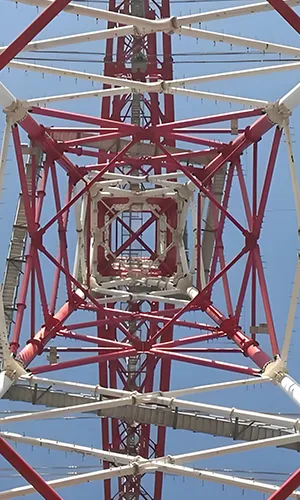

  Горизонтальные и диагональные элементы выполняются из углового проката или стальных труб. Эти элементы крепятся с помощью косынок на сварке или болтовых соединениях, образуя ферменную систему, которая повышает общую устойчивость конструкции.
• Фундаментная система
  Используется фундамент с четырьмя опорными точками, закрепленный в грунте фундаментными болтами. В некоторых конструкциях также применяется балластная система уравновешивания, улучшающая восприятие сжимающих нагрузок.

Типовые условия установки
Четырехгранные трубчатые башни связи подходят для равнинных участков, пригородных зон и горных районов с относительно невысокой ветровой нагрузкой. Они также хорошо работают в районах с высокой плотностью базовых станций, где несколько объектов необходимо разместить в пределах ограниченного пространства.

• Технические характеристики
• Применимые стандарты

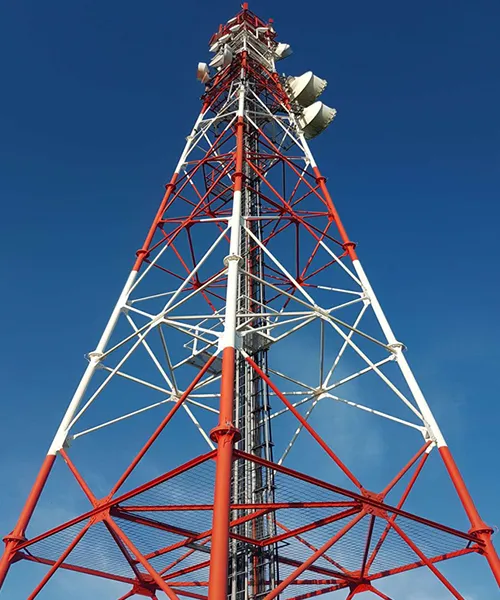

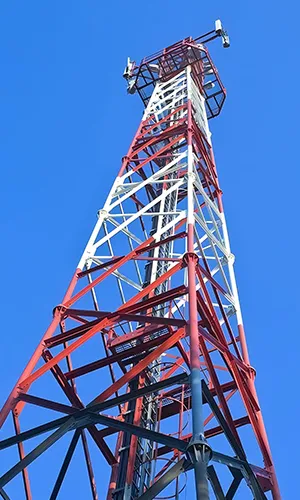

Четыре трубчатые стойки распределяют нагрузку по четырем опорным точкам, что помогает сохранять хорошую сбалансированность конструкции. Круглые стальные трубы в основании позволяют башне лучше воспринимать ветровые нагрузки, а фланцевые или болтовые соединения обеспечивают надежную фиксацию и точную геометрию узлов в течение длительного времени.

По сравнению с традиционными решетчатыми башнями четырехгранная трубчатая конструкция сохраняет более высокую устойчивость под рабочими нагрузками и значительно лучше сопротивляется изгибу в процессе эксплуатации. Фундамент с четырьмя точками опоры более равномерно распределяет нагрузку по грунту, хорошо адаптируется к различным грунтовым условиям и обеспечивает высокую устойчивость к опрокидыванию для высоких и тяжело нагруженных конструкций.

Четырехгранные трубчатые башни могут устанавливаться как целиком, так и по секциям, что ускоряет строительство и снижает требования к работам на площадке. Их компактная конструкция также занимает меньше места на участке, помогая сократить потребление земли и снизить затраты на площадку.

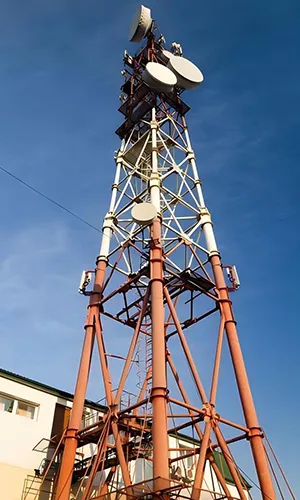

Четырехгранные трубчатые башни могут одновременно нести оборудование нескольких операторов связи. Через одну башню может одновременно проходить несколько сигналов, что помогает повысить эффективность сети и снизить перегрузку, обеспечивая более стабильную и надежную связь.

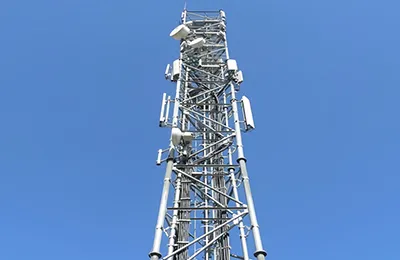

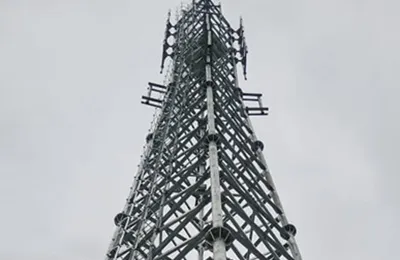

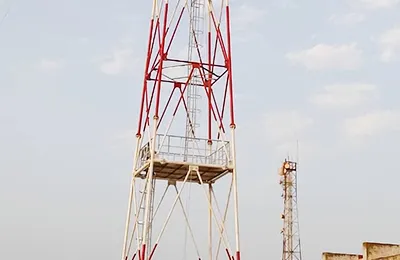

Примеры применения в проектах

• Лазерная резка
• Пробивка и резка на станках с ЧПУ
• Горячее цинкование и защита поверхности

Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.

Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.

Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
