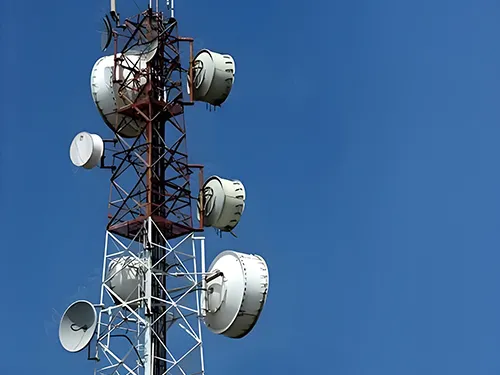

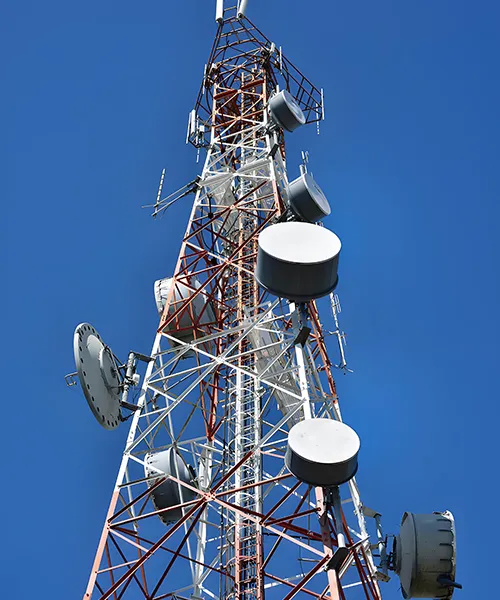

Радиорелейная мачта (мачта для радиорелейной связи)
Самонесущая стальная решетчатая мачта для установки радиорелейных антенн в телекоммуникационных проектах, доступная в вариантах высотой от 5 до 200 метров
Радиорелейные мачты представляют собой стальные конструкции, предназначенные для установки радиорелейных антенн и передачи беспроводного сигнала на большие расстояния. Такие мачты широко используются в телекоммуникационных и вещательных сетях, обеспечивая стабильную работу радиорелейных линий связи для передачи данных, радиосигналов и других беспроводных сигналов.
Эти самонесущие стальные решетчатые мачты обычно устанавливаются на открытых площадках, крышах зданий или горных вершинах в зависимости от требований к зоне покрытия. Несущие конструкции проектируются с учетом сильных ветровых нагрузок и обычно изготавливаются из углового проката, стальных листов или полностью из трубчатого проката. Все конструктивные элементы соединяются болтами и после изготовления подвергаются горячему цинкованию, что защищает их от коррозии и продлевает срок службы.
- Нормы проектирования ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1
- Диапазон высоты 5-200 м
- Расчетная скорость ветра До 300 км/ч, по требованиям проекта
- Обработка поверхности Горячее цинкование; Окраска
- Конструктивное исполнение
- Технические характеристики
- Особенности
- Проекты
- Производство
- Конструкция мачты
Большинство таких мачт изготавливается из углового проката и стальных труб, а их высота обычно составляет от 15 до 150 метров в зависимости от требований конкретного проекта. - Площадки для антенн

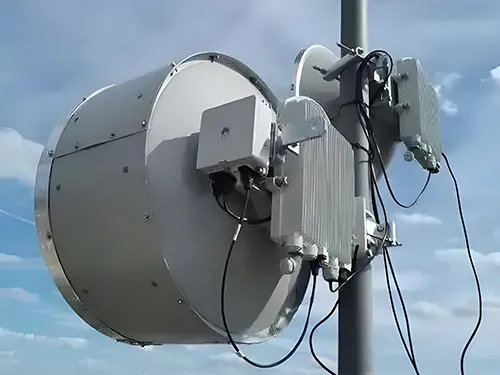

Для установки параболических антенн, панельных антенн и другого радиорелейного оборудования предусмотрены специальные площадки. - Система молниезащиты
В верхней части мачты устанавливаются молниеотводы, а вся конструкция оснащается системой заземления для защиты от ударов молнии.
Типовые условия установки
Радиорелейные мачты предназначены для передачи сигнала на большие расстояния, поэтому подходят для горных районов, островных территорий и других участков со сложным рельефом.
| Продукт | Телекоммуникационная башня |
| Тип башни | Самонесущая башня |
| Толщина льда | 5-10 мм, в зависимости от региона |
| Сейсмостойкость | До 8 баллов |
| Диапазон рабочей температуры | От -45°C до +45°C |
| Вертикальное отклонение | ≤ 1/1000 |
| Поставщик материала | Baosteel / Shougang Steel / Hansteel / Tangsteel |
| Нормы проектирования | ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Болты и крепеж | Класс 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Основной материал | Угловой прокат или трубчатая сталь |
| Диапазон высоты | 5-200 м |
| Расчетная скорость ветра | До 300 км/ч, по требованиям проекта |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Срок службы | Более 20 лет |
| Цвет | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по стандарту RAL, по требованиям проекта |
| Способ установки | Наземная установка, установка на крыше, установка на склоне |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
Анкерные болты
Кронштейн для крепления антенны
Медные компоненты заземления
Соединительные пластины
Антенная мачта
Опциональные комплектующие
Болты для башен связи
Заградительный огонь
Лестница для подъема
Медный молниеотвод
Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
При установке антенн связи на высоте около 30-50 метров радиорелейный сигнал может передаваться на значительно большее расстояние. В стандартных условиях эксплуатации зона покрытия обычно достигает примерно 10-20 километров, что позволяет базовым станциям охватывать более широкую территорию и сокращать количество зон со слабым сигналом. В результате передача сигнала становится эффективнее, а связь сохраняет стабильность даже на больших расстояниях.
Каждая радиорелейная мачта оснащается системой молниезащиты и заземления, которая безопасно отводит ток молнии от конструкции в грунт. При сопротивлении заземления ≤ 10 Ω такая система эффективно снижает риск повреждений от молнии и повышает общую безопасность эксплуатации.
-

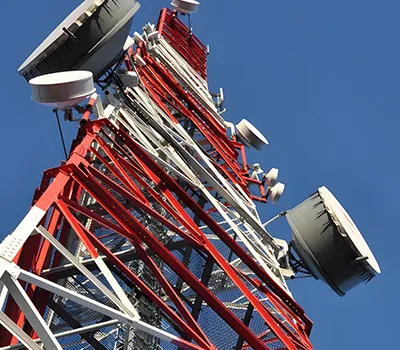

50-метровая радиорелейная мачта -

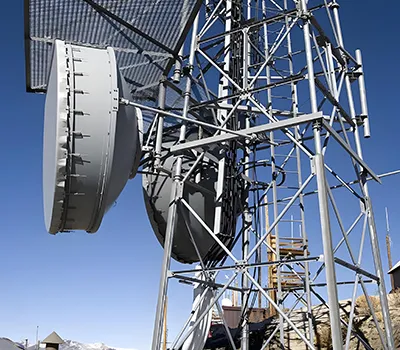

60-метровая радиорелейная мачта -

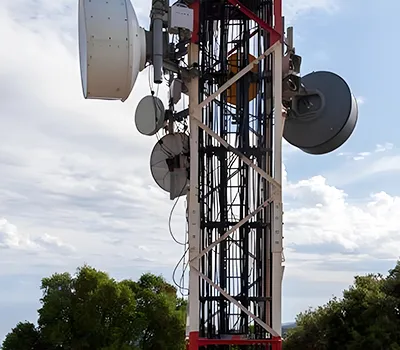

55-метровая радиорелейная мачта
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
Мы также поставляем стеклопластиковые радиопрозрачные обтекатели антенн и широкий ассортимент аксессуаров для телекоммуникационных башен.
