Jiayao предлагает индивидуальные решения по проектированию GSM-башен, разработанные в соответствии с международными стандартами, такими как TIA/EIA-222. Для проектов, где требуется соответствие стандарту TIA/EIA-222-G, наши инженеры выбирают подходящую серию башен из внутренней проектной базы и вносят необходимые корректировки под конкретный проект с помощью программного обеспечения ASMTOWER. Если подходящая конструкция для адаптации отсутствует, новая башня проектируется с нуля на основе требований заказчика.

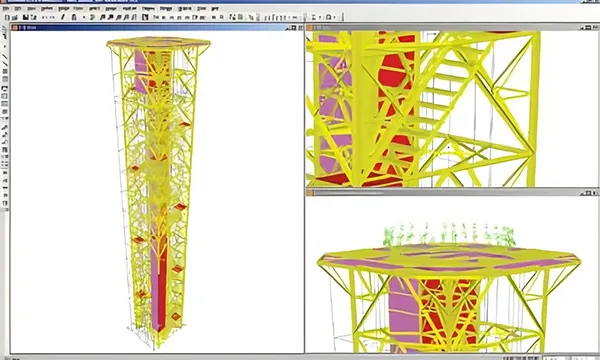

Компьютерный анализ конструкции
Для проектирования башен мы используем программу ASMTOWER для расчета конструкций. Телекоммуникационные башни и стальные опоры ЛЭП моделируются как трехмерные пространственные стержневые системы, после чего программа выполняет следующие расчеты:
- Определяет конструктивные нагрузки в соответствии с ANSI/TIA-222-G
- Проводит полный расчет конструкции и определяет внутренние усилия для всех элементов башни
- Оценивает несущую способность элементов, коэффициенты напряжений и гибкости
- Рассчитывает требования к соединительным болтам по исходным проектным данным
- Оценивает поведение конструкции при отклонении и кручении
- Рассчитывает реакции основания для окончательного проектирования фундамента
Стандарты выбора сырья
- Q235: рекомендуется для башен легкого и среднего класса
- Q355 / Q420: используется для более высоких башен или конструкций с большими пролетами

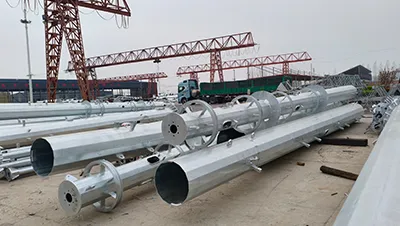

- Q355 / Q420: распространенные марки для конических сварных трубчатых секций
| Нормы проектирования | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты 1 | ISO 898-1 | |
| Гайки 2 | ISO 898-2 | |
| Шайбы 3 | ISO 6507-1 | |
| Стандарты размеров | ||
| Болты 1 | DIN 7990,DIN 931,DIN 933 | |
| Гайки 2 | ISO 4032,ISO 4034 | |
| Шайбы 3 | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||

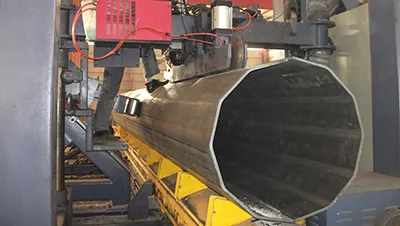

| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |

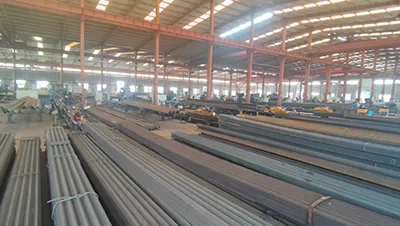

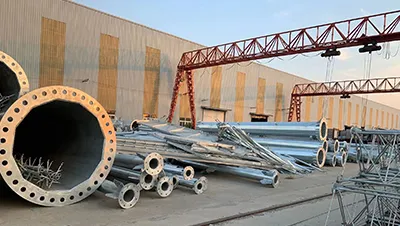

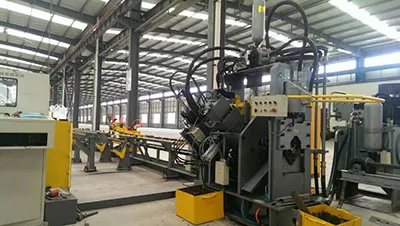

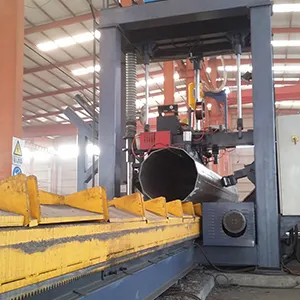

Наш производственный цех специализируется на выпуске опор ЛЭП и телекоммуникационных башен и полностью сертифицирован в соответствии со всеми необходимыми производственными лицензиями как для опор ЛЭП, так и для радиорелейных башен. При годовой производственной мощности 60 000 тонн цех оснащен современным оборудованием для изготовления и испытаний, обеспечивающим высокий уровень автоматизации и контроля процессов. Это гарантирует стабильную точность, надежное качество и высокие эксплуатационные характеристики в каждом проекте.

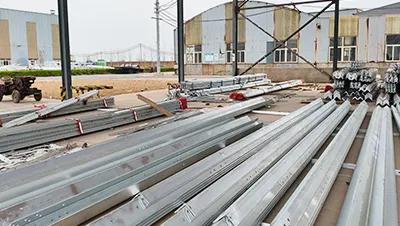

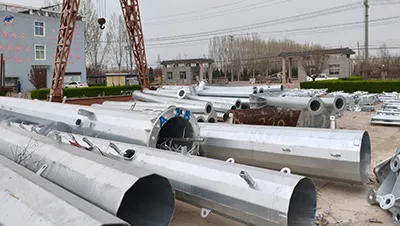

Наш цех горячего цинкования работает в Китае в крупном производственном масштабе и использует автоматизированную линию горячего цинкования для поддержания стабильного выпуска. Готовые покрытия обеспечивают усиленную защиту поверхности, надежную коррозионную стойкость и аккуратный равномерный внешний вид.

Компания Jiayao расположена в городе Хэншуй, провинция Хэбэй, с удобным доступом к основным транспортным маршрутам. Порт Тяньцзинь, один из ключевых морских портов Китая, находится всего в двух часах езды, что обеспечивает эффективную логистику и своевременную отгрузку для международных проектов.

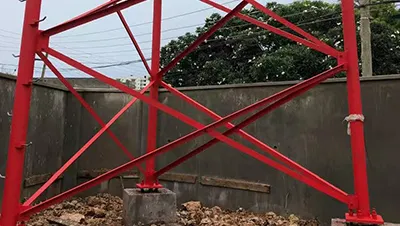

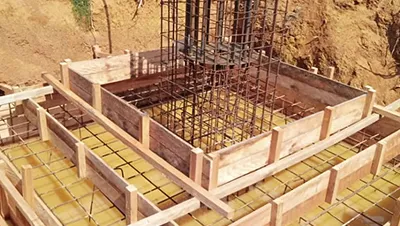

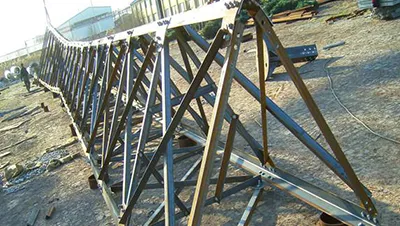

Кения: 50-метровая трехгранная трубчатая стальная башня
Габон: 105-метровая четырехгранная решетчатая башня из уголков
Чили: 60-метровая трехгранная решетчатая башня из уголков
