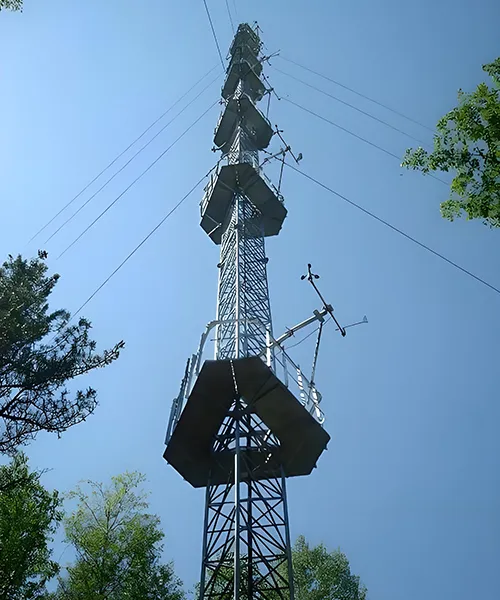

Метеорологическая ветроизмерительная мачта
Метеорологическая мачта для измерения скорости и направления ветра, доступная в вариантах высотой от 5 до 200 метров
Ветроизмерительные мачты, также известные как метеорологические мачты, представляют собой высокие конструкции, предназначенные для сбора данных о ветровых ресурсах при метеорологических исследованиях и оценке площадок под ветропарки. На них устанавливаются приборы для измерения скорости и направления ветра, давления, влажности и других параметров окружающей среды.
- Нормы проектирования ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- Диапазон высоты 5-200 м, по требованиям заказчика
- Расчетная скорость ветра 0-300 км/ч, по требованиям заказчика (в зависимости от региона)
- Обработка поверхности Горячее цинкование; Окраска
- Конструктивное исполнение
- Технические характеристики
- Особенности
- Проекты
- Производство
- Основная конструкция
Мачта состоит из основания, опорных стоек, горизонтальных связей, диагональных связей, кронштейнов для анемометров и молниеотвода. В мачтах на оттяжках используются оттяжки, тогда как самонесущие конструкции в них не нуждаются. - Оборудование мониторинга
Мачта может нести различные метеорологические приборы, включая чашечные или ультразвуковые анемометры, флюгеры, термометры и барометры. Хранение данных осуществляется через встроенный регистратор данных. - Диапазон высоты
Высота ветроизмерительных мачт составляет от 10 до 150 метров, при этом во многих внутренних проектах стандартом являются мачты высотой 100 метров. - Контроль безопасности
Некоторые метеорологические мачты оснащаются встроенной системой молниезащиты. Сопротивление заземления составляет ≤4 Ω, а конструкция может проектироваться с учетом сейсмической интенсивности до 8 баллов.

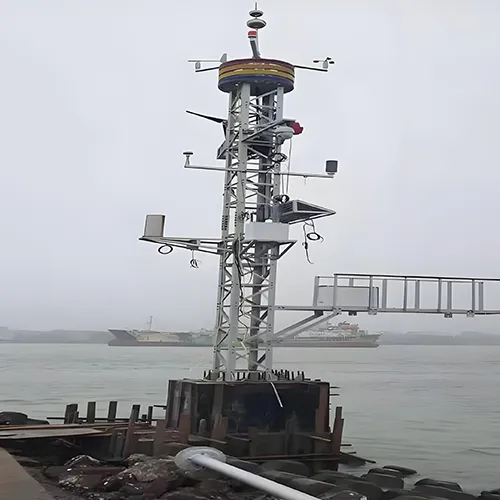

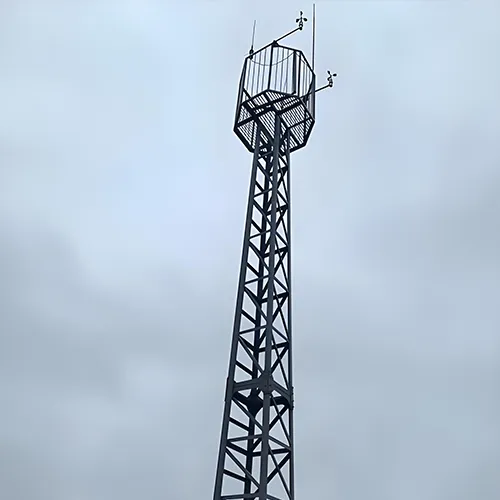

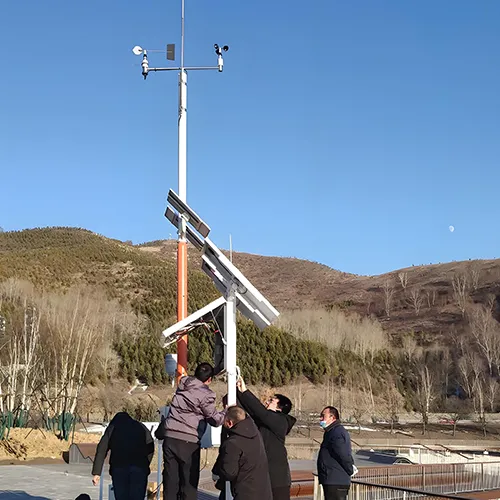

Места установки
Ветроизмерительные мачты обычно устанавливаются на расстоянии 1-8 километров за пределами планируемой территории ветропарка. Площадка должна находиться вне зон, подверженных турбулентности следа от существующих или будущих ветроустановок. Предпочтение отдается участкам, расположенным с наветренной стороны по отношению к преобладающему направлению ветра. Возвышенные точки с хорошей обзорностью и отсутствием окружающих препятствий позволяют получать точные и репрезентативные данные о ветре.
| Продукт | Ветроизмерительная мачта |
| Тип башни | Мачта на оттяжках |
| Стандарт | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Гайки и болты | Класс 8.8 / 6.8 / 4.8; A325, DIN7990, DIN931, DIN933; ISO4032, ISO4034 |
| Материал | Трубчатая сталь, круглый прокат, угловой прокат |
| Высота | 5-200 м, по требованиям заказчика |
| Скорость ветра | 0-300 км/ч, по требованиям заказчика (в зависимости от региона) |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Расчетный срок службы | Более 20 лет |
| Варианты исполнения | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по системе RAL, по требованиям проекта |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
Анкерные болты
Кронштейн для крепления антенны
Медные компоненты заземления
Соединительные пластины
Антенная мачта
Опциональные комплектующие
Болты для башен связи
Заградительный огонь
Лестница для подъема
Медный молниеотвод
Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.

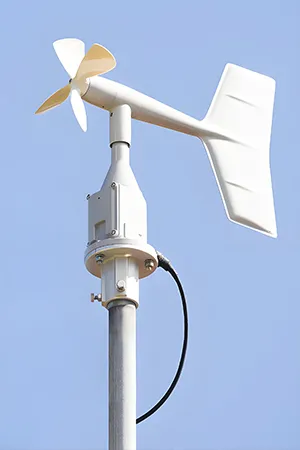

Комплексный сбор данных
Обеспечивает мониторинг скорости и направления ветра, температуры, влажности и атмосферного давления в режиме реального времени. Интервал выборки составляет ≤3 секунд, а система обеспечивает высокоточную регистрацию данных.

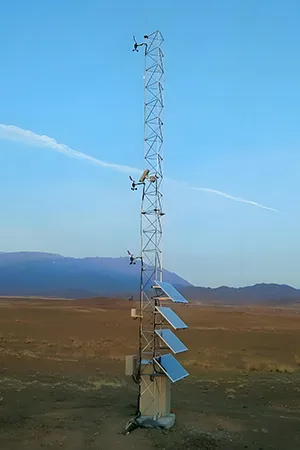

Высокая ветровая и сейсмическая устойчивость
Конструкция рассчитана на сейсмическую интенсивность до 8 баллов и эксплуатацию при толщине обледенения 5-10 мм. Ветроизмерительная мачта подходит для длительной полевой эксплуатации со сроком службы до 35 лет, что делает ее пригодной для сложных условий окружающей среды.

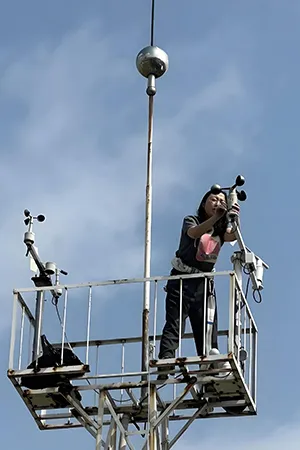

Простота монтажа
Конструкция на оттяжках требует минимального объема фундаментных работ и позволяет быстро развернуть мачту. Самонесущая конструкция требует более прочного фундамента, но обеспечивает более высокую устойчивость.

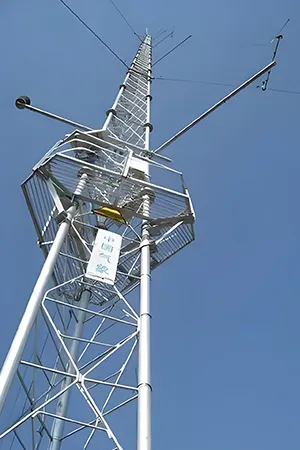

Гибкость передачи сигнала
Поддерживаются как волоконно-оптические, так и беспроводные каналы связи, что позволяет выбирать способ передачи данных в зависимости от требований проекта.
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
