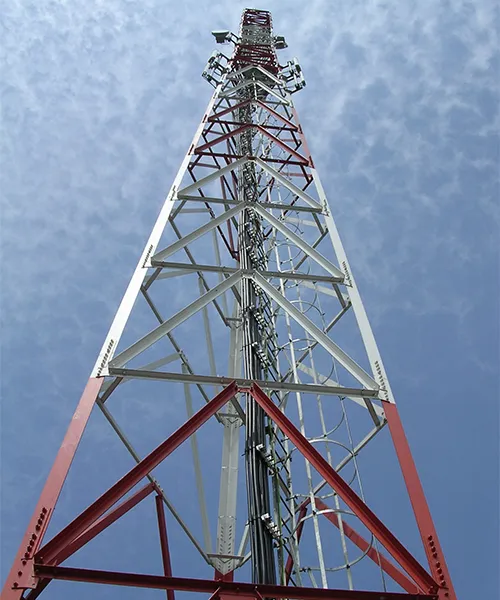

Трехгранная решетчатая башня связи из уголков
Самонесущая башня из углового проката, предназначенная для телекоммуникационных проектов, доступная в вариантах высотой от 5 до 80 метров
Трехгранные решетчатые башни связи из уголков состоят из трех уголковых стоек, сходящихся в треугольную схему и соединенных болтами. Стальные пластины и соединительные узлы в каждой точке стыка дополнительно повышают устойчивость конструкции и ее способность воспринимать сильные ветровые нагрузки. Благодаря прочной конструкции такие башни широко применяются в пригородных и удаленных сельских районах для обеспечения надежного покрытия связи.
- Нормы проектирования ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Диапазон высоты 5-80 м, по требованиям проекта
- Расчетная скорость ветра До 300 км/ч, в зависимости от условий площадки
- Обработка поверхности Горячее цинкование; Окраска
- Конструктивное исполнение
- Технические характеристики
- Особенности
- Проекты
- Производство
- Трехгранная схема
Конструкция основана на равносторонней треугольной схеме. Три уголковые стойки располагаются под углом 120° друг к другу и соединяются горизонтальными и диагональными связями, образуя жесткую пространственную конструкцию. - Способ соединения
Элементы трехгранной башни соединяются болтами, что упрощает транспортировку и ускоряет сборку на объекте без сложных сварочных операций. - Конструкция фундамента
В зависимости от характеристик грунта применяются трехлучевой плитный фундамент или отдельно стоящие фундаменты. Это позволяет правильно воспринимать горизонтальные нагрузки и обеспечивает долговременную устойчивость конструкции.
Типовые условия установки
Для этого типа башен предпочтительны ровные участки со стабильными грунтовыми условиями. Благодаря экономичности и простоте монтажа такие башни часто выбираются для пригородных и сельских районов, особенно там, где земля доступнее и требуется широкое покрытие сигнала.
| Продукт | Телекоммуникационная башня |
| Тип башни | Самонесущая башня |
| Нормы проектирования | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Сертификация качества | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Болты и крепеж | Класс 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Основной материал | Угловой прокат |
| Диапазон высоты | 5-80 м, по требованиям проекта |
| Расчетная скорость ветра | До 300 км/ч, в зависимости от условий площадки |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Расчетный срок службы | Более 20 лет |
| Варианты исполнения | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по системе RAL, по требованиям проекта |
| Сейсмостойкость | До 8 баллов |
| Диапазон рабочей температуры | От -35°C до +45°C |
| Рабочие площадки и площадки отдыха | 1-3 шт. |
| Кронштейны для антенн | 3-18 шт. |
| Кронштейны для микроволновых антенн | 3-18 шт. |
| Основные особенности | Компактное основание; аккуратный внешний вид и стабильная работа |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
Анкерные болты
Кронштейн для крепления антенны
Медные компоненты заземления
Соединительные пластины
Антенная мачта
Опциональные комплектующие
Болты для башен связи
Заградительный огонь
Лестница для подъема
Медный молниеотвод
Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.

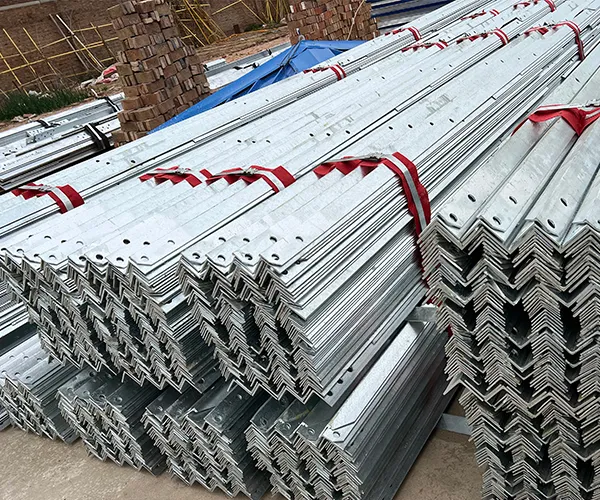

Конструктивные характеристики
- Высокая ветроустойчивость
Решетчатая конструкция с усиленными узлами из углового проката обеспечивает стабильную работу башни и надежную передачу сигнала даже в сложных погодных условиях. - Высокая прочность и долговечность
Каркас из углового проката обладает высокой конструктивной жесткостью. Все поверхности проходят горячее цинкование, что обеспечивает отличную коррозионную стойкость и длительный срок службы.

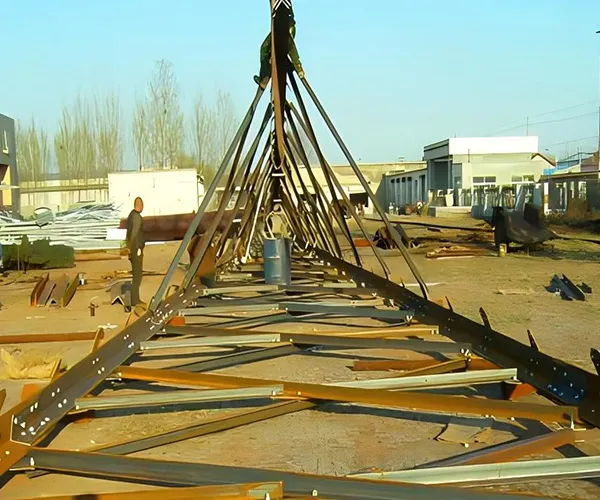

Экономическая эффективность
- Экономичный выбор материала
Угловой прокат сочетает относительно невысокую стоимость с хорошими конструктивными характеристиками, что делает его подходящим решением как для городских, так и для сельских проектов. - Простота монтажа и низкие затраты на обслуживание
Благодаря модульной конструкции монтаж выполняется проще, устройство фундамента занимает меньше времени, а дальнейшее обслуживание обходится дешевле.

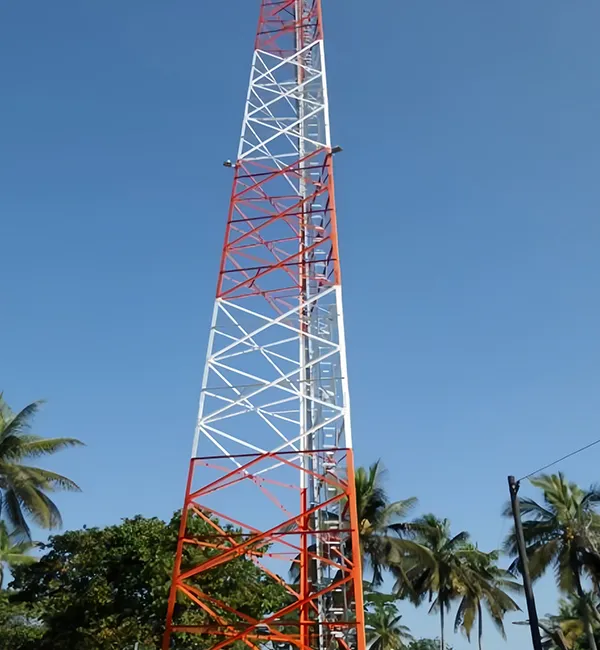

Применение и адаптивность
- Адаптация к различным условиям
Трехгранные башни из углового проката хорошо подходят для уездов, небольших городов, открытых полей, холмистой местности, горных районов, а также специальных сценариев, таких как временные системы связи. Такие башни подходят для площадок с невысокими требованиями к визуальному восприятию и для участков с ограниченной транспортной доступностью. - Надежные технические характеристики
Благодаря проверенной и зрелой конструктивной схеме такие башни обладают высокой общей жесткостью и большой несущей способностью. Они хорошо работают в сложных условиях и на площадках, где транспортировка и монтаж затруднены. В зависимости от требований проекта на них может устанавливаться различное оборудование связи.
-

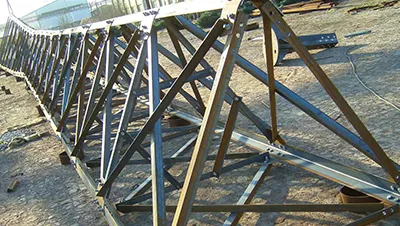

60-метровая трехгранная решетчатая башня связи из уголков -

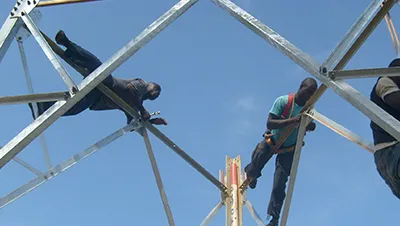

50-метровая трехгранная решетчатая башня связи из уголков -

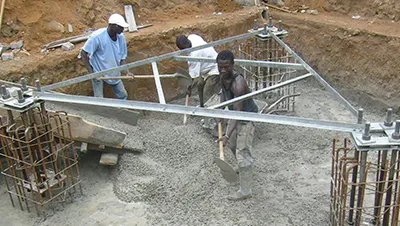

22-метровая трехгранная решетчатая башня связи из уголков
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
Мы также поставляем стеклопластиковые радиопрозрачные обтекатели антенн и широкий ассортимент аксессуаров для телекоммуникационных башен.
Какие типы антенн можно устанавливать на решетчатые башни связи из уголков?
Решетчатые башни связи из уголков могут нести широкий спектр антенн для мобильных сетей, передачи данных, вещания и беспроводной связи. Наиболее распространены следующие варианты:
| Тип антенны | Описание |
| Панельные антенны (секторные антенны) | Чаще всего используются в сетях 4G/5G и GSM. Типовые размеры: 2.52 × 0.265 × 0.13 м и 1.31 × 0.32 × 0.11 м. |
| Параболические антенны | Применяются главным образом для радиорелейных линий. Распространенные диаметры: 0.6 м, 0.9 м, 1.2 м, 1.6 м, 1.8 м и 2.4 м. |
| Удаленный радиоблок | Выносные радиоблоки, обычно размером около 0.45 × 0.32 × 0.25 м, устанавливаются рядом с антеннами для снижения потерь сигнала. |
| WiFi-антенны | Включают решетчатые антенны, параболические направленные антенны, антенны Яги и всенаправленные антенны. |
| Другие антенны | Двухдиапазонные антенны VHF/UHF и настраиваемые антенны для специализированных задач связи. |
