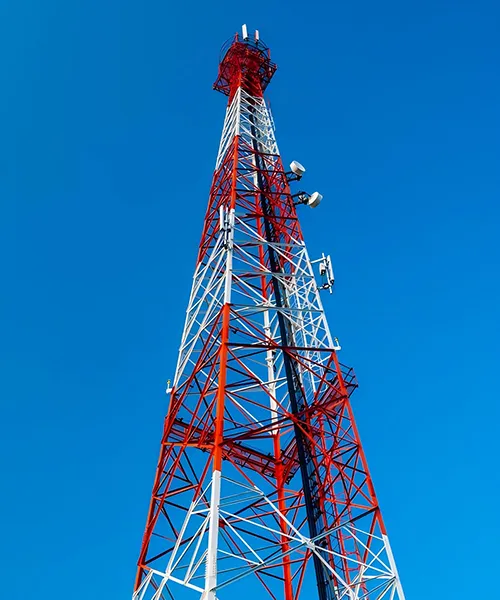

Четырехгранная решетчатая башня связи из уголков
Самонесущие стальные башни из уголкового профиля, используемые в качестве телекоммуникационных башен высотой от 5 до 110 метров
Четырехгранная решетчатая башня связи из уголков состоит из четырех стальных уголковых стоек, соединенных в узлах болтами в жесткую и устойчивую решетчатую конструкцию. Такая схема позволяет равномерно распределять нагрузки по всей башне и обеспечивает стабильную работу в реальных условиях эксплуатации. Благодаря сочетанию прочности и экономичности этот тип башен широко применяется в телекоммуникационных проектах.
- Нормы проектирования ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Диапазон высоты 5-110 м, по требованиям проекта
- Расчетная скорость ветра До 300 км/ч, в зависимости от условий площадки
- Обработка поверхности Горячее цинкование; Окраска
- Конструктивное исполнение
- Технические характеристики
- Особенности
- Проекты
- Производство
- Основная конструкция
Четыре оцкнкованные стальные уголковые стойки (Q355B / Q420B) расположены по квадратной схеме и образуют основную несущую конструкцию. Верхняя часть соединяется горизонтальными балками и оснащается молниеотводом. - Система связей
Диагональные связи между стойками образуют решетчатую ферменную систему, обеспечивающую высокую устойчивость к изгибу и кручению при низком уровне ветровой нагрузки. - Типовые условия установки
Вся конструкция собирается на болтовых соединениях, в основном с использованием болтов M20-M24 с моментом затяжки не менее 400 Н·м. Такой способ соединения упрощает транспортировку и монтаж на объекте.
Типовые условия установки
Рекомендуются открытые просторные площадки с устойчивым грунтом и меньшей ветровой нагрузкой, например в пригородных и сельских районах. Благодаря стабильному основанию и открытому пространству устройство фундамента получается более надежным, а башня может стабильно эксплуатироваться в течение длительного времени.
| Продукт | Телекоммуникационная башня |
| Тип башни | Самонесущая башня |
| Нормы проектирования | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Сертификация качества | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Болты и крепеж | Класс 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Основной материал | Уголковая сталь |
| Диапазон высоты | 5-110 м, по требованиям проекта |
| Расчетная скорость ветра | До 300 км/ч, в зависимости от условий площадки |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Расчетный срок службы | Более 20 лет |
| Варианты исполнения | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по системе RAL, по требованиям проекта |
| Сейсмостойкость | До 8 баллов |
| Диапазон рабочей температуры | От -35°C до +45°C |
| Рабочие площадки и площадки отдыха | 1-3 шт. |
| Кронштейны для антенн | 3-18 шт. |
| Кронштейны для микроволновых антенн | 3-18 шт. |
| Основные особенности | Устойчивая конструкция, аккуратный внешний вид, надежная долговременная эксплуатация |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
Анкерные болты
Кронштейн для крепления антенны
Медные компоненты заземления
Соединительные пластины
Антенная мачта
Опциональные комплектующие
Болты для башен связи
Заградительный огонь
Лестница для подъема
Медный молниеотвод
Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.

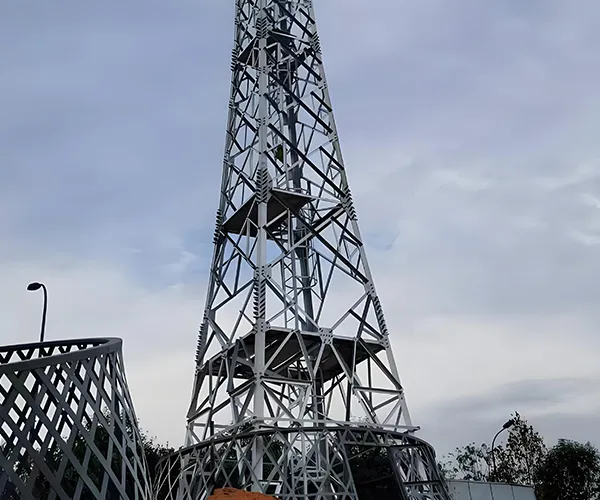

Конструктивная устойчивость
Четырехгранная решетчатая конструкция равномерно распределяет нагрузки со всех сторон, что обеспечивает устойчивость башни при ветровых и сейсмических воздействиях. Благодаря решетчатой схеме ветровые нагрузки воспринимаются примерно на 20% эффективнее. Усиленные стойки позволяют башне выдерживать примерно на 30% большую сжимающую нагрузку и около 25% большую растягивающую нагрузку в процессе эксплуатации.

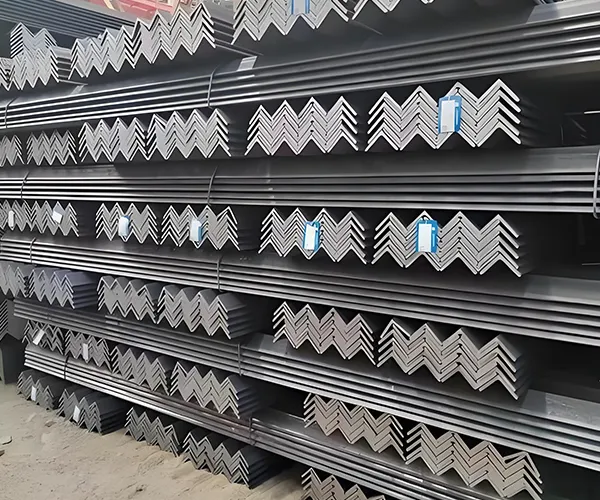

Долговечность материала
Четырехгранная решетчатая башня связи из уголков изготавливается из горячеоцинкованной уголковой стали марок Q235B, Q355B и Q420B, которые используются в качестве основного конструкционного материала. Эти марки стали обеспечивают предел текучести не менее 235 МПа, 355 МПа и 420 МПа, а предел прочности составляет 370-500 МПа, 470-630 МПа и 520-680 МПа соответственно. Благодаря высоким эксплуатационным характеристикам этих материалов четырехгранные башни выдерживают ветер свыше 12 баллов и соответствуют требованиям по сейсмостойкости выше 8 баллов, что делает их надежным решением для длительной наружной эксплуатации.

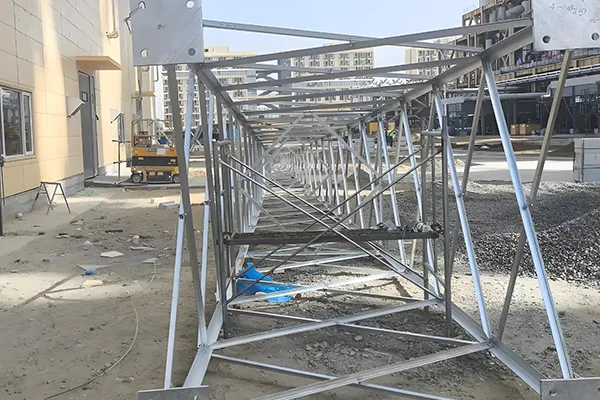

Экономичность и простота обслуживания
Срок строительства четырехгранной решетчатой башни связи из уголков сравнительно невелик, а уголковая сталь остается экономически выгодным материалом. Прочная конструкция из уголкового профиля требует меньшего объема обслуживания и помогает снижать эксплуатационные затраты в долгосрочной перспективе.

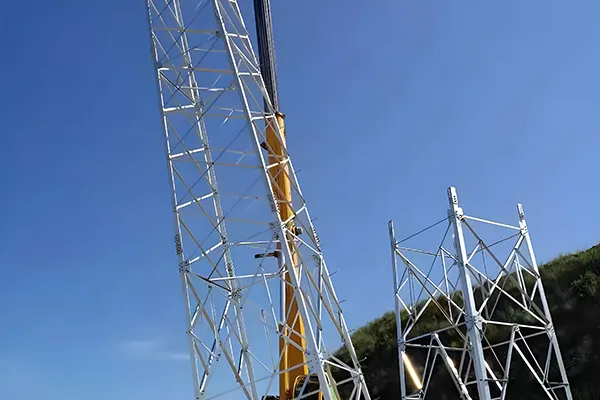

Гибкость монтажа
Четырехгранная решетчатая башня связи из уголков собирается на болтовых соединениях, что значительно упрощает монтаж на объекте. В процессе установки высоту или угол можно корректировать с учетом рельефа местности, что делает работу на площадке удобнее в реальных условиях.

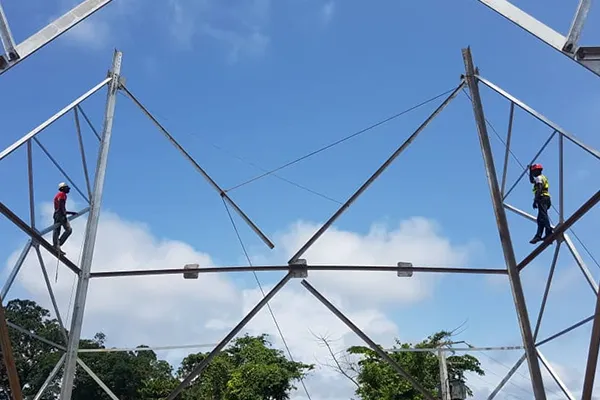

Адаптация к разным условиям площадки
Башня из уголкового профиля может устанавливаться как в горной местности, так и на равнинных участках или в плотной городской застройке с ограниченным пространством. За счет корректировки конструкции она адаптируется к различным типам рельефа и условиям размещения.
-

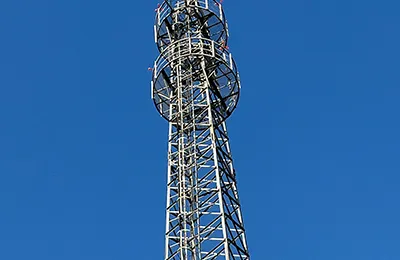

50-метровая 4-гранная решетчатая башня из уголков -

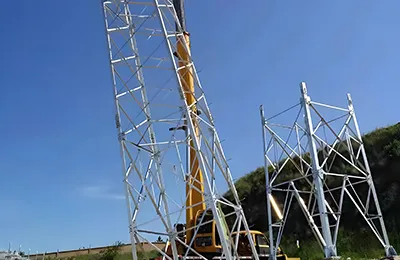

40-метровая 4-гранная решетчатая башня из уголков -

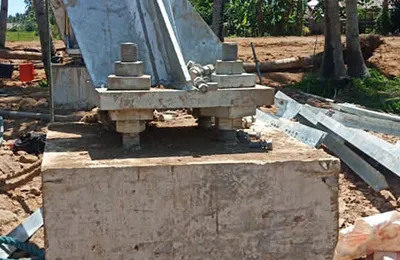

60-метровая 4-гранная решетчатая башня из уголков
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
Мы также поставляем стеклопластиковые радиопрозрачные обтекатели антенн и широкий ассортимент аксессуаров для телекоммуникационных башен.
Какие типы антенн можно устанавливать на решетчатые башни связи из уголков?
Решетчатые башни связи из уголков могут нести широкий спектр антенн для мобильных сетей, передачи данных, вещания и беспроводной связи. Наиболее распространены следующие варианты:
| Тип антенны | Описание |
| Панельные антенны (секторные антенны) | Чаще всего используются в сетях 4G/5G и GSM. Типовые размеры: 2.52 × 0.265 × 0.13 м и 1.31 × 0.32 × 0.11 м. |
| Параболические антенны | Применяются главным образом для радиорелейных линий. Распространенные диаметры: 0.6 м, 0.9 м, 1.2 м, 1.6 м, 1.8 м и 2.4 м. |
| Удаленный радиоблок | Выносные радиоблоки, обычно размером около 0.45 × 0.32 × 0.25 м, устанавливаются рядом с антеннами для снижения потерь сигнала. |
| WiFi-антенны | Включают решетчатые антенны, параболические направленные антенны, антенны Яги и всенаправленные антенны. |
| Другие антенны | Двухдиапазонные антенны VHF/UHF и настраиваемые антенны для специализированных задач связи. |
