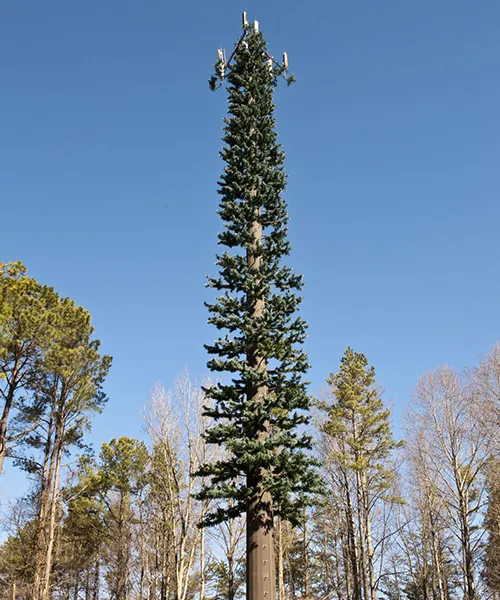

Опора (вышка) сотовой связи в виде сосны
Маскируемая вышка сотовой связи, выполненная в виде натуральной сосны, доступная в вариантах высотой от 5 до 40 метров
Опоры связи в виде сосны проектируются так, чтобы повторять форму настоящих сосен, позволяя базовым станциям связи естественно вписываться в ландшафт живописных и экологически чувствительных зон, где установка традиционных башен нежелательна. Помимо обеспечения телекоммуникационного покрытия, они также могут использоваться для экологического мониторинга и ночного освещения. Конструкция устанавливается на самонесущий железобетонный фундамент, а внешняя поверхность покрывается синтетическими материалами, имитирующими кору дерева, благодаря чему вышка гармонично сливается с окружающей средой.
- Нормы проектирования ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- Диапазон высоты 5-40 м, по требованиям проекта
- Расчетная скорость ветра До 300 км/ч, в зависимости от условий площадки
- Обработка поверхности Горячее цинкование
- Технические характеристики
- Особенности
- Процесс монтажа
- Проекты
- Производство
Типовые условия установки
Вышки в виде сосны лучше всего устанавливать в живописных зонах или парках, где сосны являются основной растительностью, например на лесистых склонах и в природных парках. Форма и цвет конструкции подбираются так, чтобы максимально соответствовать настоящим соснам, благодаря чему она органично вписывается в окружающую среду и не выглядит чужеродно.
| Продукт | Телекоммуникационная башня |
| Тип башни | Самонесущая башня |
| Нормы проектирования | ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Болты и крепеж | Класс 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Конструкционный материал | Основной ствол: стальные листы |
| Наружное покрытие | Полимерный материал с имитацией коры |
| Материал хвои | Огнестойкий PU-материал |
| Диапазон высоты | 5-40 м, по требованиям проекта |
| Расчетная скорость ветра | До 300 км/ч, в зависимости от условий площадки |
| Обработка поверхности | Горячее цинкование |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Срок службы | Более 20 лет |
| Варианты цвета | Натуральный зеленый цвет или другие цвета по требованиям проекта |
| Комплектующие | Ступени для подъема, страховочный направляющий трос, анкерные болты и гайки, а также все монтажные принадлежности |
| Конструктивная форма | Круглый или многогранный монополь |
| Основные особенности | Устойчивая монопольная конструкция, круглое или многогранное сечение, ландшафтно-ориентированный дизайн, производство в соответствии с ISO 9001 / ISO 14001 |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
Анкерные болты
Кронштейн для крепления антенны
Медные компоненты заземления
Соединительные пластины
Антенная мачта
Опциональные комплектующие
Болты для башен связи
Заградительный огонь
Лестница для подъема
Медный молниеотвод
Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
Применение и долговечность

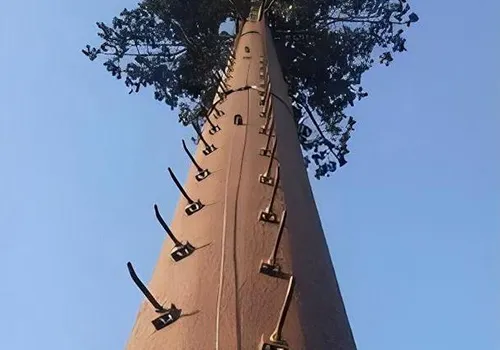

Вышки в виде сосны могут оснащаться датчиками экологического мониторинга, камерами видеонаблюдения и осветительными приборами, благодаря чему подходят не только для размещения оборудования связи, но и для обеспечения безопасности, мониторинга и ночного освещения в одной точке. Конструкция рассчитана на сильные ветровые нагрузки, а маскирующие материалы обладают высокой стойкостью к старению, ультрафиолету и перепадам температур. Это обеспечивает длительный срок службы, естественный внешний вид и полноценную работу оборудования связи.
Реалистичный внешний вид

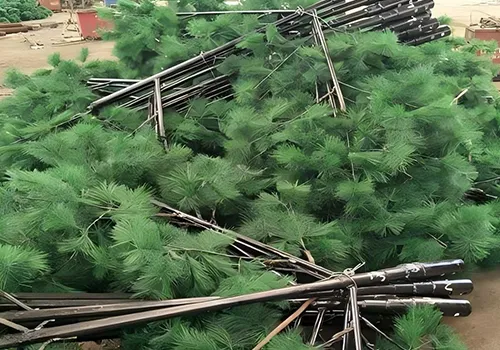

Общая форма конструкции повторяет настоящую сосну. Ветви и хвоя тщательно проработаны, а поддерживающие кабельные элементы скрыты внутри, чтобы не нарушать естественный внешний вид.
Дополнительные функции

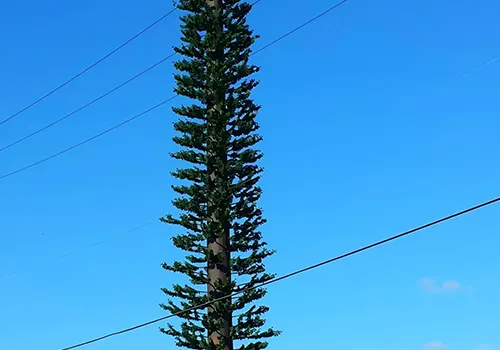

Вышки в виде сосны могут оснащаться датчиками экологического мониторинга, камерами безопасности и системами освещения, что позволяет использовать их для разных задач в различных сценариях применения.
Монтаж вышек в виде сосны на объекте должен выполняться поэтапно, чтобы обеспечить безопасность конструкции и сохранить ее внешний вид. После подготовки всех элементов установка обычно включает следующие этапы:

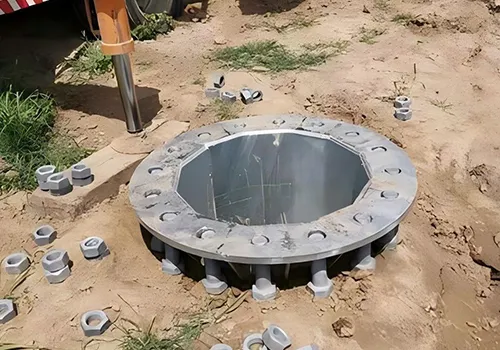

Фундаментные работы
Монтаж начинается с подготовки площадки и устройства железобетонного фундамента в соответствии с утвержденными чертежами. Помимо восприятия полной массы конструкции фундамент обеспечивает ее устойчивость в течение длительного времени.

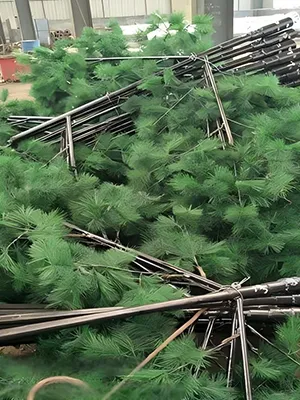

Сборка на площадке
Все элементы вышки в виде сосны доставляются на объект и предварительно собираются на земле перед подъемом.

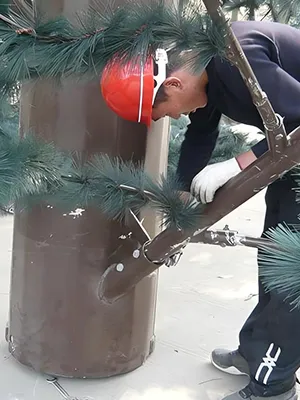

Проверка соединений
После сборки основных элементов все соединения и крепежные узлы проверяются специальным инструментом, чтобы убедиться в надежности фиксации и правильной герметизации.

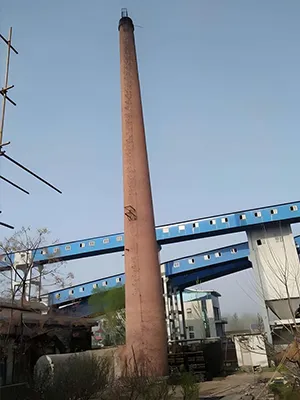

Подъем конструкции
Собранную вышку в виде сосны необходимо поднять краном и установить над фундаментом в проектное положение.

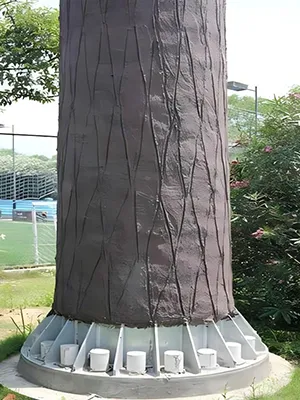

Окончательная фиксация
Маскируемая вышка точно устанавливается на фундамент и закрепляется анкерными болтами и другими крепежными элементами.

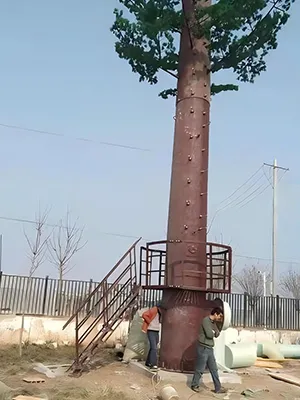

Монтаж и проверка систем
После установки вышки подключаются электрические линии и системы связи. Затем на площадке выполняется проверка всех функций, чтобы убедиться в исправной работе перед вводом в эксплуатацию.

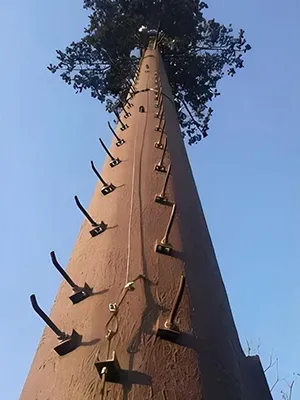

Финальная проверка внешнего вида
Чтобы вышка гармонично вписывалась в окружающую среду, после монтажа дополнительно проверяются и при необходимости корректируются ветви, хвоя и внешняя поверхность.
-

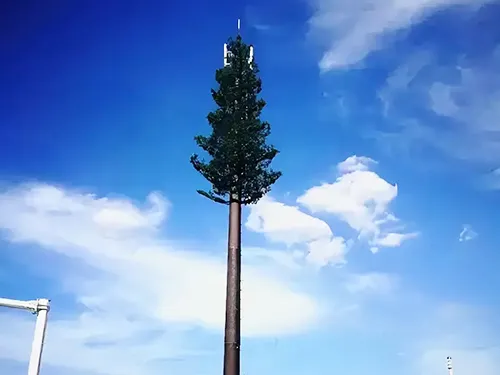

30-метровая башня в виде сосны -

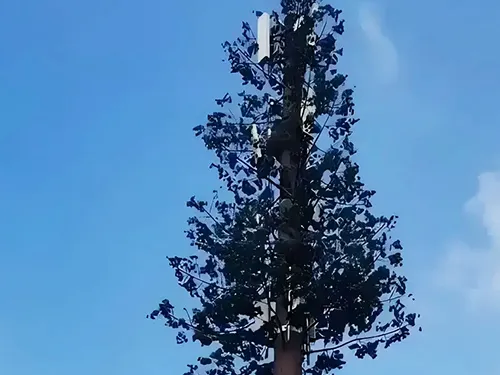

25-метровая башня в виде сосны -

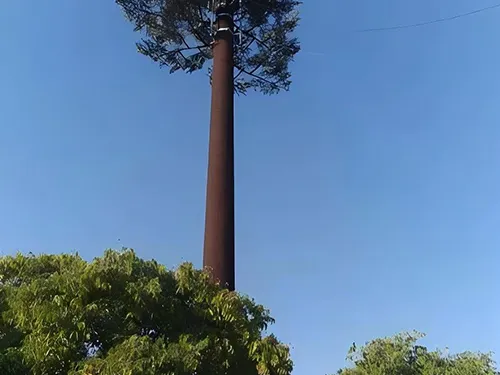

25-метровая башня в виде сосны

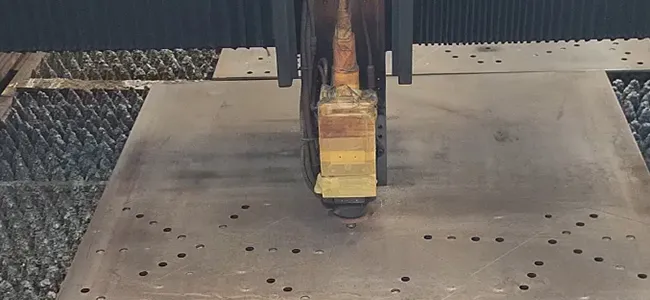

Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
Мы также поставляем стеклопластиковые радиопрозрачные обтекатели антенн и широкий ассортимент аксессуаров для телекоммуникационных башен.
