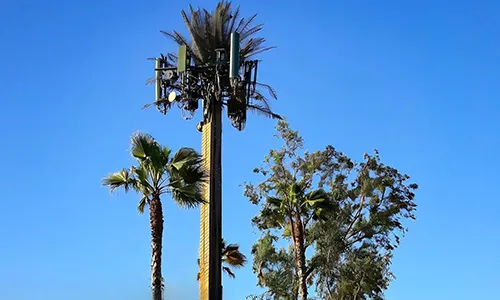

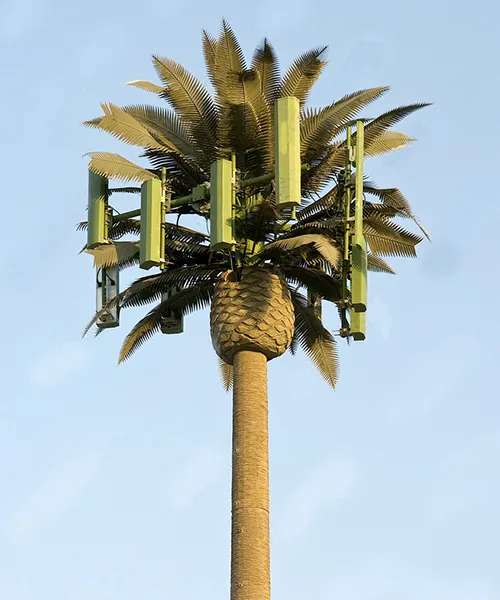

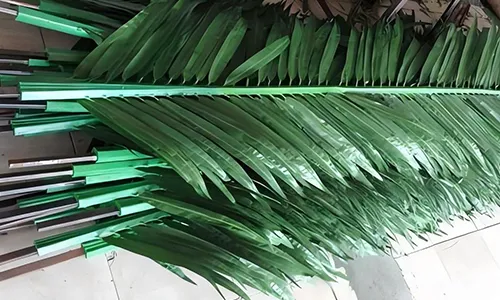

Опора (вышка) сотовой связи в виде пальмы

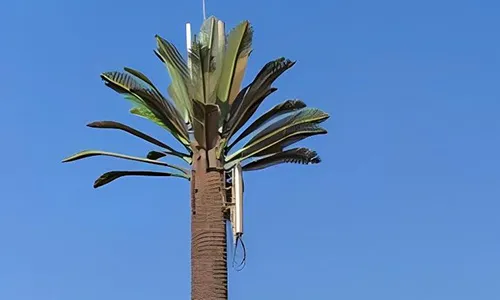

Маскируемая вышка сотовой связи, выполненная в виде натуральной пальмы, доступная в вариантах высотой от 5 до 40 метров
Маскируемые вышки в виде пальмы представляют собой стальные телекоммуникационные конструкции, которые гармонично вписываются в окружающее пространство и при этом обеспечивают размещение антенн и систем связи. Благодаря горячему цинкованию поверхность таких вышек надежно защищена от коррозии и сильных ветровых нагрузок, что обеспечивает стабильную работу в течение длительного времени. Опоры связи в виде пальмы обычно устанавливаются на больших открытых территориях, таких как парки, живописные зоны, курорты и спортивные объекты, где внешний вид не менее важен, чем технические характеристики. Наружная часть конструкции формируется и отделывается так, чтобы максимально напоминать настоящую пальму, благодаря чему вышка естественно сливается с окружающим ландшафтом и не привлекает лишнего внимания.
- Нормы проектирования ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- Диапазон высоты 5-40 м, по требованиям проекта
- Расчетная скорость ветра До 300 км/ч, по требованиям проекта
- Обработка поверхности Горячее цинкование
- Технические характеристики
- Особенности
- Процесс монтажа
- Проекты
- Производство
Типовые условия установки
Для безопасного монтажа и долговременной устойчивости конструкции площадка должна располагаться на ровном и стабильном основании, чтобы избежать необратимого воздействия на природную среду. Оптимальными местами для установки вышек связи в виде пальмы являются участки, где они смогут органично вписаться в окружающий ландшафт, например возле водоемов, на холмистой местности, в благоустроенных парках или зонах с характерной растительностью. Благодаря дизайну, вдохновленному формой пальмы, такая телекоммуникационная вышка естественно вписывается в окружающую среду и сохраняет визуальную ненавязчивость, оставаясь при этом полноценной телекоммуникационной конструкцией.
| Продукт | Телекоммуникационная башня |
| Тип башни | Самонесущая башня |
| Стандарт | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Гайки и болты | Класс 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Материал | Основной ствол: стальные листы | Внешнее покрытие ствола: полимерный материал с имитацией коры | Листва: огнестойкий PU-материал |
| Высота | 5-40 м, по требованиям проекта |
| Расчетная скорость ветра | До 300 км/ч, по требованиям проекта |
| Обработка поверхности | Горячее цинкование |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Срок службы | Более 20 лет |
| Цвет | Натуральный зеленый цвет или другие цвета по требованиям проекта |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
Анкерные болты
Кронштейн для крепления антенны
Медные компоненты заземления
Соединительные пластины
Антенная мачта
Опциональные комплектующие
Болты для башен связи
Заградительный огонь
Лестница для подъема
Медный молниеотвод
Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
Вышки в виде пальмы проектируются так, чтобы повторять внешний вид настоящей пальмы, благодаря чему их можно устанавливать в визуально чувствительных зонах, где размещение стандартных башен базовых станций недопустимо, например в парках, жилых районах, туристических и живописных местах.
Встроенная система молниезащиты безопасно отводит электрический разряд в грунт, помогая защищать как саму вышку в виде пальмы, так и расположенное рядом оборудование во время грозы.
За счет имитации текстуры ствола и листвы настоящей пальмы вышка естественно вписывается в окружающий ландшафт. Для таких конструкций доступны различные варианты по высоте, при этом наиболее распространенный диапазон составляет от 8 до 40 метров.
Монтаж маскируемой вышки в виде пальмы выполняется непосредственно на объекте поэтапно, чтобы каждый этап, от устройства фундамента до окончательной настройки, был выполнен правильно.

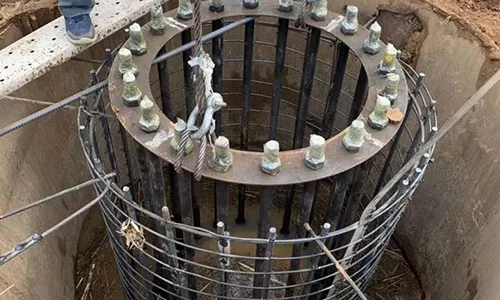

Подготовка фундамента
Монтаж начинается с подготовки фундамента на выбранной площадке. Земляные работы выполняются в соответствии с конструктивными чертежами, после чего устраивается железобетонное основание, которое воспринимает полный вес конструкции и обеспечивает ее устойчивость в течение длительного времени.

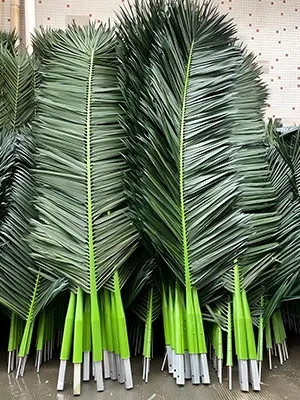

Сборка элементов на площадке
Все элементы вышки в виде пальмы доставляются на объект и сначала собираются на земле, что упрощает дальнейший подъем и установку.

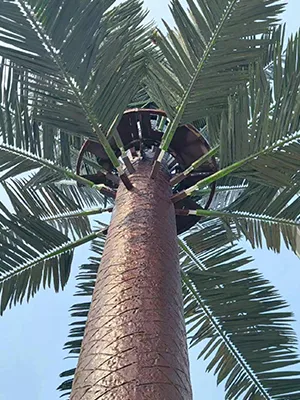

Проверка соединений и узлов
После сборки все точки соединения проверяются соответствующим инструментом, чтобы убедиться в надежности узлов и правильной установке уплотнений.

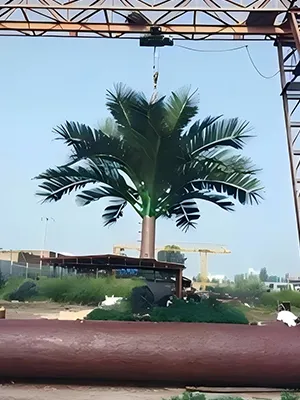

Подъем и позиционирование конструкции
Вышка в виде пальмы поднимается с помощью крана и точно устанавливается над фундаментом в проектное положение.

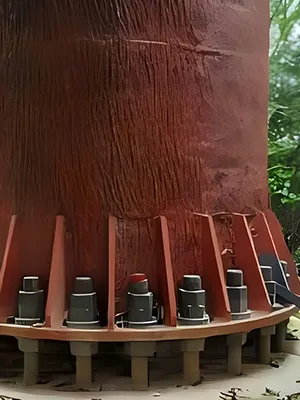

Крепление конструкции к фундаменту
После точной установки маскируемая вышка в виде пальмы закрепляется на фундаменте с помощью анкерных болтов и других крепежных элементов.

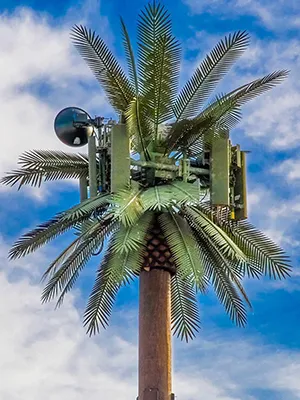

Подключение систем и ввод в эксплуатацию
После завершения механического монтажа подключаются электрические и телекоммуникационные системы, затем проводится их проверка для подтверждения нормальной работы.

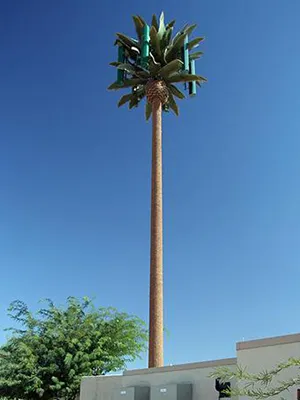

Финальная проверка внешнего вида
На заключительном этапе покрытие ствола и пальмовая листва тщательно проверяются и при необходимости корректируются, чтобы все видимые элементы были выровнены, а вышка сохраняла аккуратный и естественный внешний вид пальмы.
-

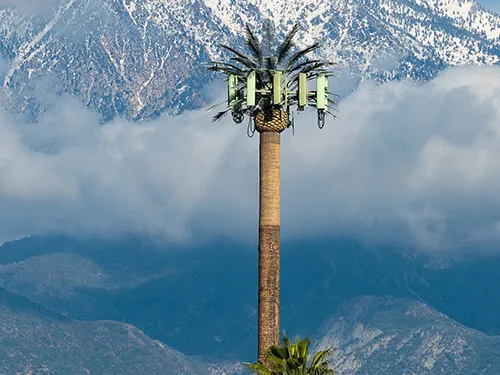

Башня в виде пальмы, установленная в высокогорном районе -

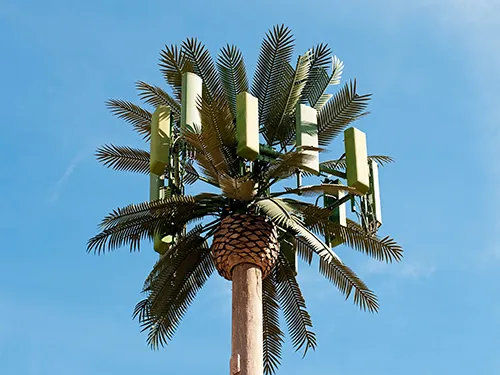

15-метровая маскируемая башня в виде пальмы -

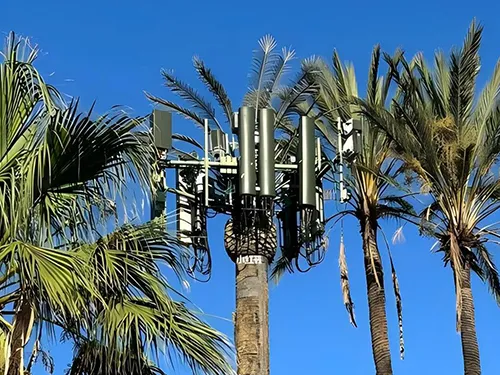

Башня в виде пальмы, установленная в общественном парке
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
Мы также поставляем стеклопластиковые радиопрозрачные обтекатели антенн и широкий ассортимент аксессуаров для телекоммуникационных башен.
